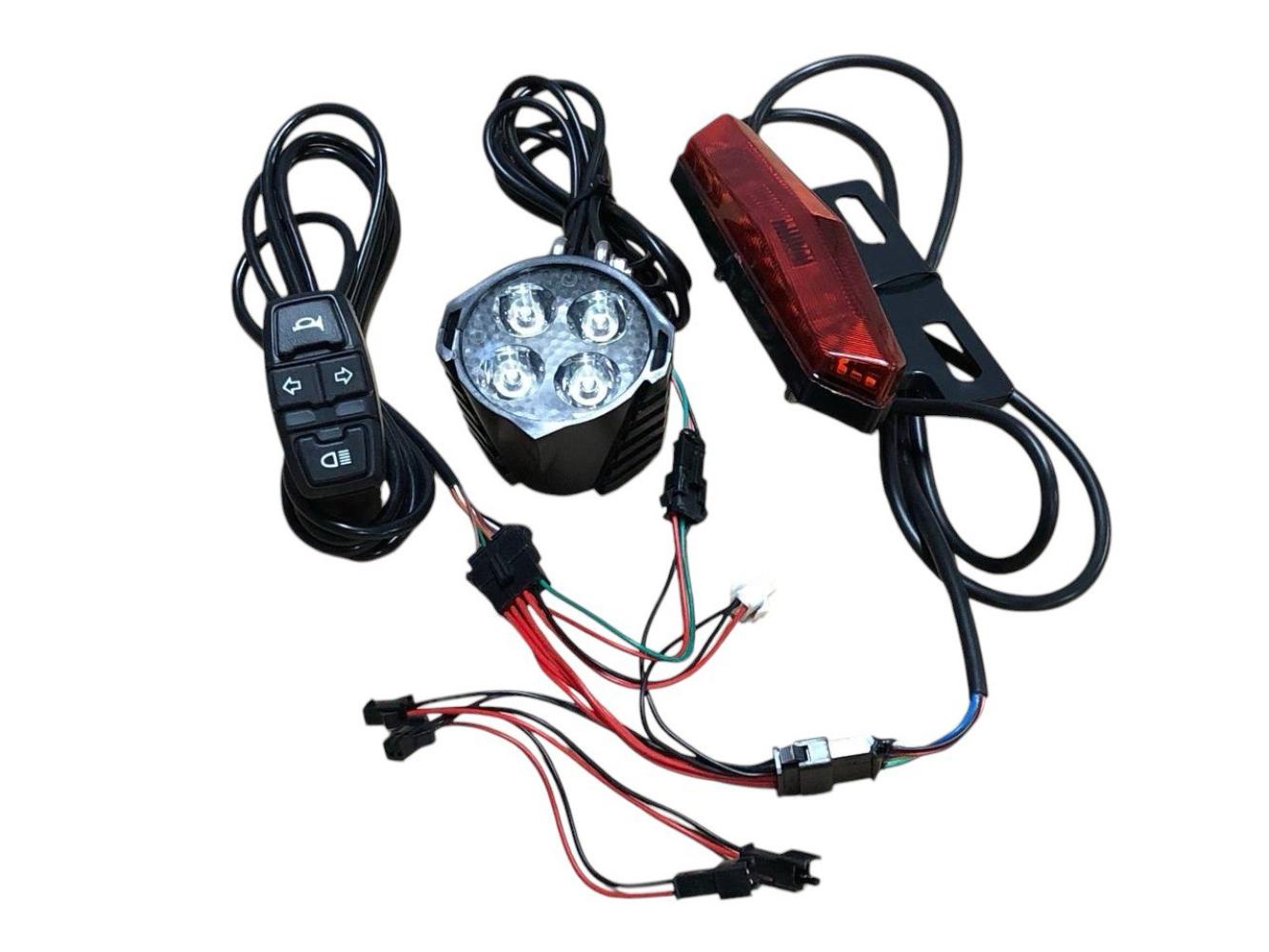

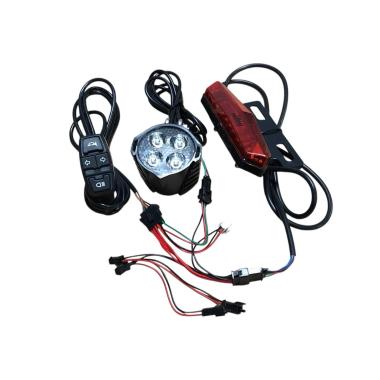

Комплект освітлення для електровелосипеда - фара зі звуковим сигналом, задній габарит з поворотниками та стоп-сигналом

У цьому комплекті, за допомогою блоку кнопок, який встановлюється на кермо, ви зможете включати переднє світло разом з заднім габаритним вогнем, подавати звуковий сигнал та вказувати напрямок повороту. Стоп-сигнал підключається до відповідних роз'ємів контроллеру/датчиків гальм електротранспорта та вмикається у момент гальмування.

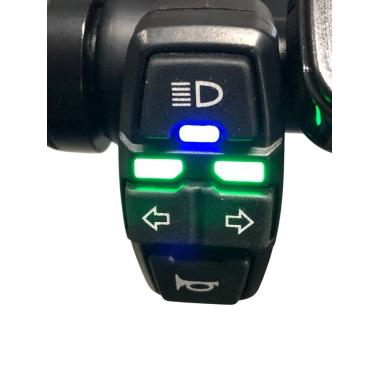

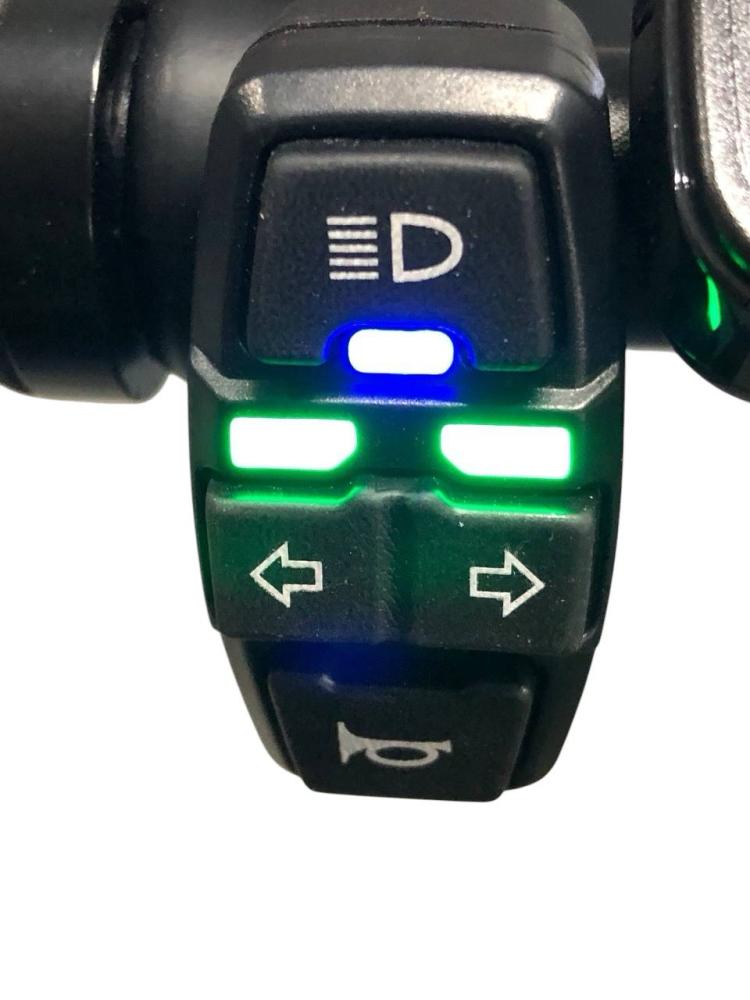

Блок кнопок керування DK 336

Призначений для:

• включення світла - кнопка з фіксацією
• подання звукового сигналу – кнопка без фіксації.
• включення поворотів - кнопки з фіксацією

Розмір кріплення на кермо: 22,0 мм.

Матеріал корпусу: пластик

Розмір виробу Д*Ш*В: 54*27*54мм

Водонепроникний: IP65

Застосовний діапазон напруги: 36-48 В

Максимальний робочий струм: 1А

Довжина кабелю: 1,5м.

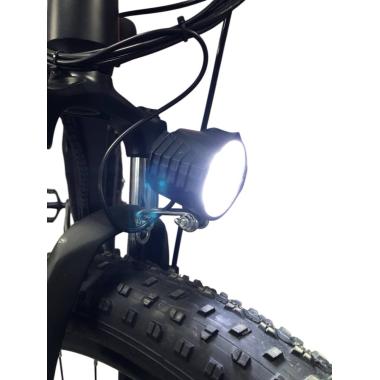

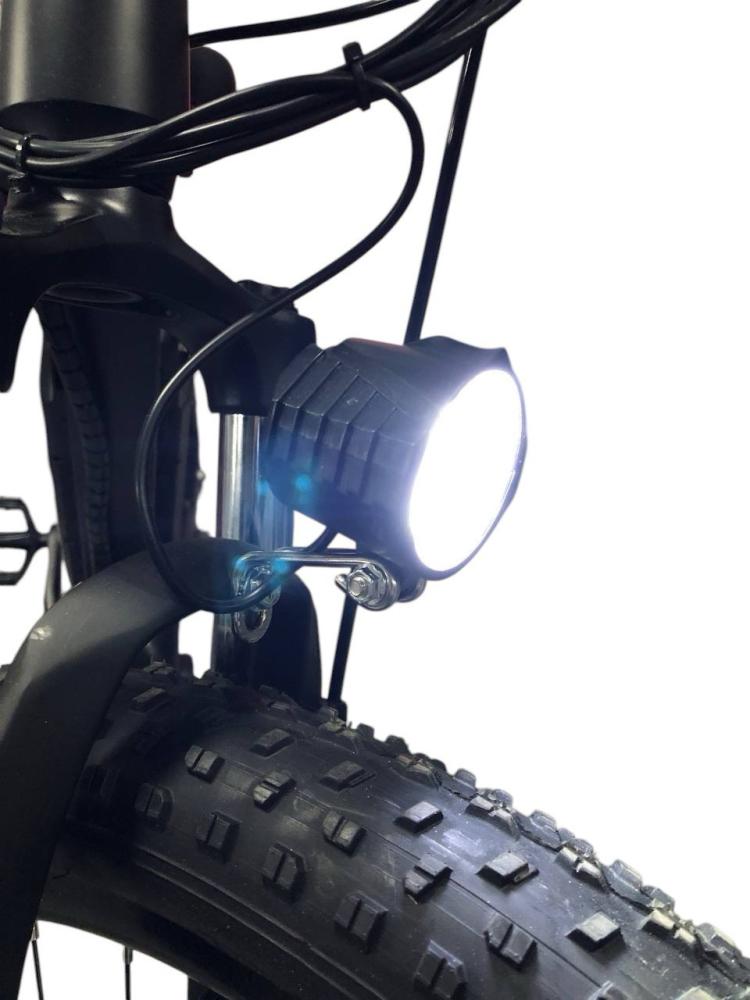

Фара передня Q90

Встановлюється фара на горилу вилки велосипеда (у місці кріплення переднього крила)

Вага нетто фари: 100 г

Матеріал корпусу: пластик

Водонепроникний: IP65

Застосовний діапазон напруги: 36-48 В.

Потужність: 59 мА/2,8 Вт

Світловий потік: 180-220лм

Потужність звукового сигналу: 44 мА/2,1 Вт.

Гучність звукового сигналу: 80-100 дБ

Розмір виробу Д*Ш*В: 62*50*70 мм.

Потужність світла: до 3 Вт

Довжина кабелю: близько 1,5 м.

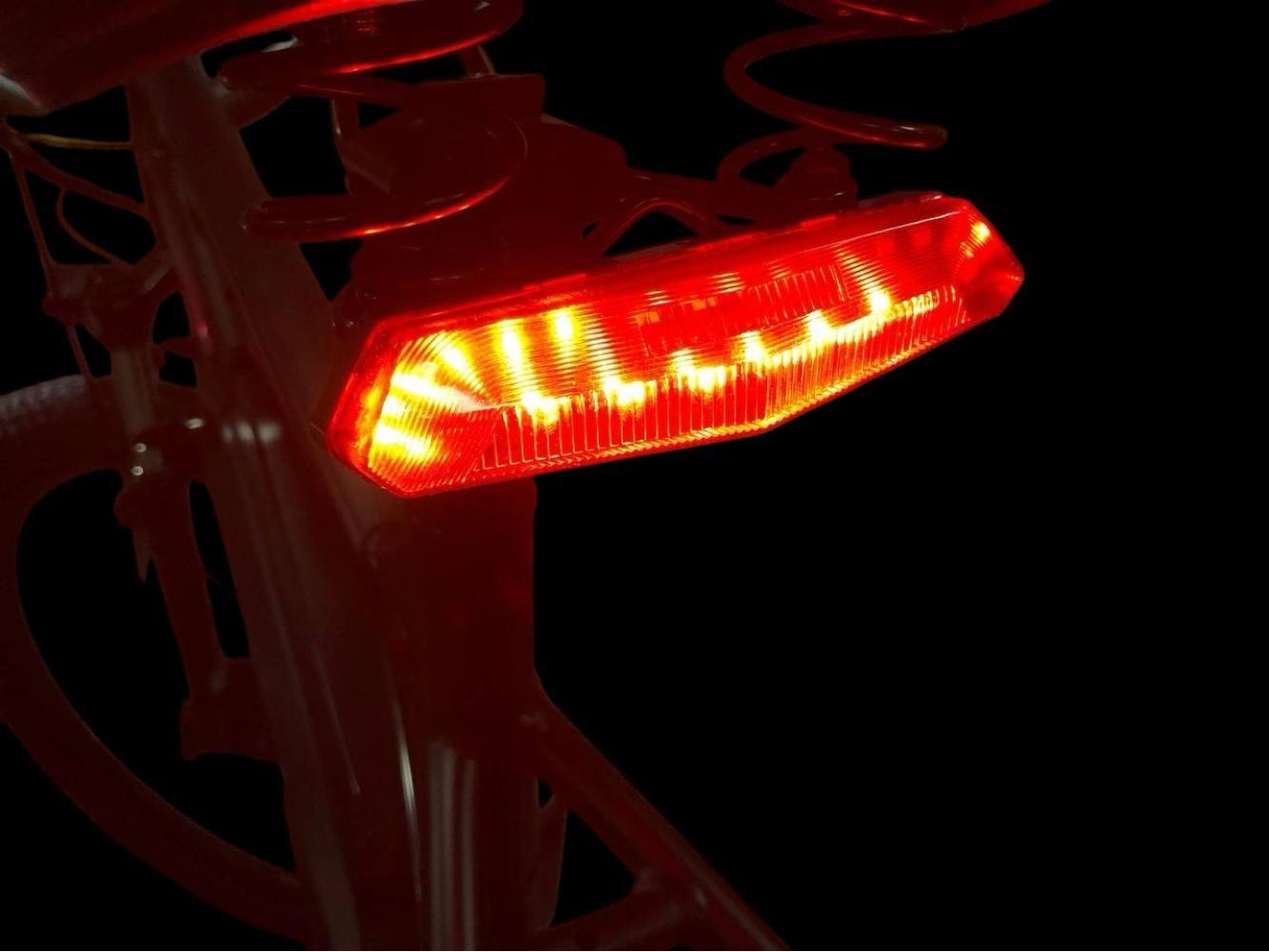

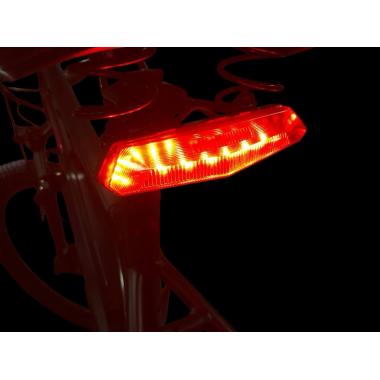

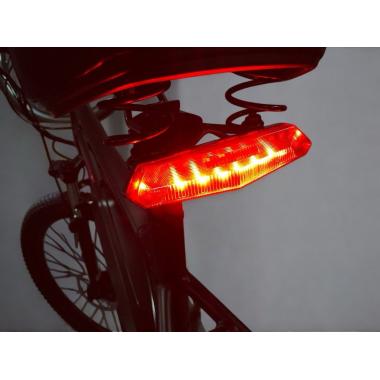

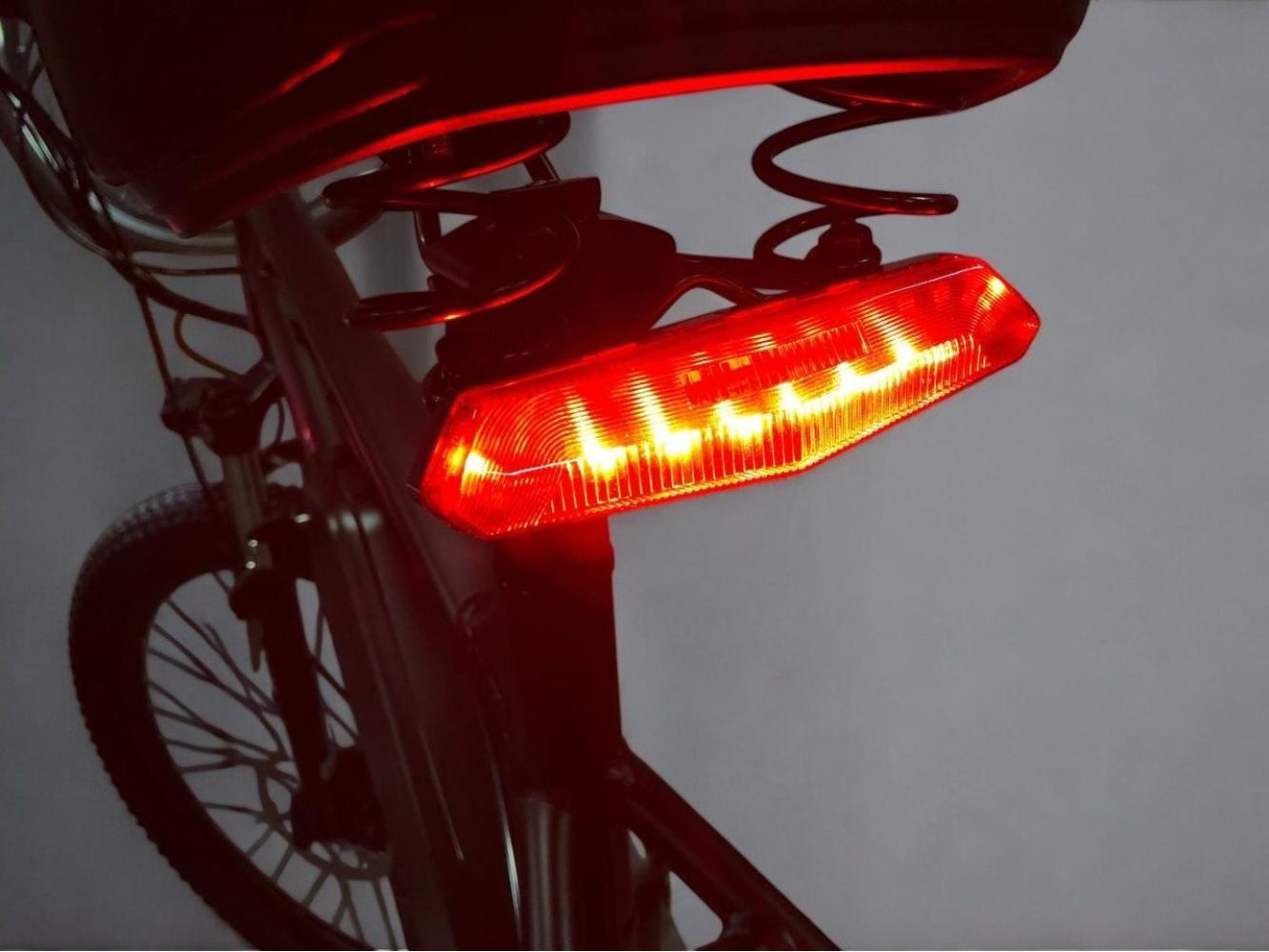

Габарит задній WD007

Світлодіодна, призначена для установки в задній частині велосипеда.

Стоп сигнал

При натисканні на ручку гальма електровелосипеда активується група світлодіодів, при відпусканні світло гасне.

Система СТОП буде коректно працювати за наступних умов:

• У контролері використовується нормально розімкнена схема ручок гальма (а при натисканні – замкнута).
• На роз'ємі контролера для ручки гальма при не натиснутій ручці - на одному контакті - мінус, а на іншому немає сигналу. Якщо у вас на обох дротах є сигнал, тоді у вас не буде коректно працювати система СТОП.

Характеристики задні фари:

Вага нетто заднього ліхтаря: 120 г

Матеріал корпусу: пластик

Застосовний діапазон напруги: 36-48 Ст.

Водонепроникний: IP65

Потужність: 1,5 Вт

Кількість джерел світла: 14

Світловий потік: 15Lumen

Розмір виробу Д*Ш*В: 132*65*40 мм.

Довжина кабелю: близько 1,2 м-коду.

стоп сигнал (білий провід)

сигнал повороту в право (зелений провід)

сигнал повороту вліво (жовтий провід)

чорний провід - загальний мінус

Попередження

Для корректної роботи набору освітлення - обладнання має підключатися до АКБ 36 В або 48 В. Комплект повинен бути підключене до тієї ж батареї, що і контролер, інакше не працюватиме функція стоп-сиглналу.

Для коректної роботи стоп-сигналу зверніть увагу на наступне:

• У контролері повинна використовуваться нормально розімкнена схема ручок гальма (при натисканні – замкнута).
• На роз'ємі контролера для ручки гальма при НЕ натиснутій ручці - на одному контакті – повинен бути мінус, а на іншому відсутній сигнал. Якщо у вас на обох дротах є сигнал, тоді у вас не буде коректно працювати система СТОП.
